Componenti Ex e apparecchiature Ex ausiliarie

Componenti Ex e apparecchiature Ex ausiliarie

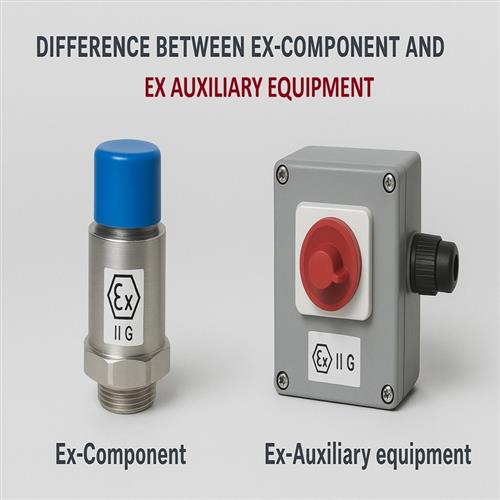

Differenza tra componenti Ex ed apparecchiature ausiliarie Ex nella certificazione di un'apparecchiatura Ex

Differenza tra componenti Ex ed apparecchiature ausiliarie Ex nella certificazione di un'apparecchiatura Ex

Definizioni:

  • Componente Ex: una parte destinata a far parte di un'apparecchiatura Ex (o di un insieme Ex), che non è destinata a essere utilizzata da sola e non può essere utilizzata in modo indipendente in un'area pericolosa. Non svolge ancora una funzione protettiva autonoma, ed è contrassegnata con il simbolo "U".

Esempi includono: morsettiere Ex e vuote, tappi filettati o tappi di chiusura Ex d.

  • Apparecchiatura ausiliaria Ex: apparecchiatura che svolge una funzione correlata all'apparecchiatura, ma non integrante con la funzione principale dell'apparecchiatura Ex, utilizzata con l'apparecchiatura Ex per supportare la misurazione, il controllo, il monitoraggio o l'interfaccia di segnale con certificato di apparecchiatura Ex indipendente. Le apparecchiature associate Ex, come definite nella norma IEC 60079-0, sono considerate uno dei dispositivi del sottogruppo di "apparecchiature ausiliarie Ex". (riferimento a ExTAG/606B/CD)

Esempi: sensore di temperatura, sensore di vibrazione, accoppiatore in fibra ottica.

Presunzione: i componenti Ex e le apparecchiature ausiliarie Ex devono essere già certificati (ATEX o IECEx).

Oggetto: nel certificato finale dell'apparecchiatura Ex deve essere fornito un riferimento ai componenti Ex e alle apparecchiature ausiliarie Ex.

Tabella comparativa:

Compito chiave nel processo di certificazione

Componente Ex

Apparecchiature ausiliarie Ex

Responsabilità

Valutazione tecnica dei componenti e delle apparecchiature ausiliarie ai fini del rilascio del certificato per le apparecchiature Ex.

Conferma del "Piano di limitazioni" per il certificato Ex-Component.

1- Conferma delle Condizioni Specifiche di Utilizzo del Certificato Ex per Apparecchiature Ausiliarie;

2- Verifica delle condizioni di montaggio e collegamento secondo la documentazione tecnica pertinente e la norma IEC 60079-14.

Organismo notificato ATEX / IECEx CB

Marcatura Ex-Equipment

La/le marcatura/i pertinente/i del componente Ex diventa/ono parte della marcatura dell'apparecchiatura Ex.

La marcatura Ex-Auxiliary Equipment non influisce sulla marcatura finale dell'apparecchiatura Ex.

vale a dire che la marcatura finale non è inclusa nella marcatura Ex-Auxiliary Equipment.

1- produttore: assegnazione della marcatura;

2- organismo notificato ATEX / IECEx CB: controllo e verifica.

certificazione di apparecchiature Ex

I componenti Ex usati devono essere elencati nel certificato Ex-Equipment.

Tutte le apparecchiature ausiliarie Ex che, al momento della certificazione dell'apparecchiatura Ex, sono destinate a essere installate sull'apparecchiatura/in essa/con l'apparecchiatura Ex, devono essere elencate nel certificato dell'apparecchiatura Ex.

1- Produttore: elencare i componenti Ex e i relativi numeri di certificato nel fascicolo tecnico del prodotto.

2- Organismo notificato ATEX / IECEx CB: controllare e verificare l'elenco e includerlo nell'allegato del certificato.

Esempi:

  • Apparecchiatura Ex: Motore antideflagrante "Ex db" (Ex db eb IIC T4);

  • Componente Ex: Morsettiera a sicurezza aumentata "Ex eb" (Ex eb IIC);

  • Apparecchiatura ausiliaria Ex: Trasmettitore di temperatura per cuscinetti a sicurezza intrinseca "Ex ib" (Ex ib IIC T6).



Nota: poiché i produttori di motori integrano componenti, apparecchiature ausiliarie e parti dell'apparecchiatura Ex da loro prodotte in un'unica apparecchiatura Ex, l'apparecchiatura Ex è certificata come apparecchiatura indipendente e non come assieme Ex. Pertanto, in tali casi è applicabile la norma IEC TS 60079-46.
